工場・倉庫向けのHVLSファン（大型シーリングファン）。
大きな羽根をゆっくり回し、広い空間の空気を動かします。

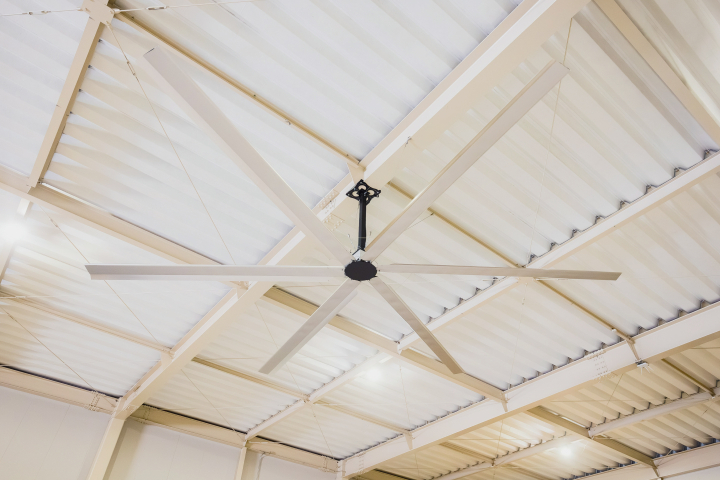

THE FIRST FANは、西田技巧が国内で製造するHVLSファンです。国内で唯一、大型ファンを自社製造するメーカーの製品で、世界初となる鋼材補強翼ブレードを採用し、特許を公開中です。モーターとインバーターは三菱電機のプレミアム効率モデルを使い、消費電力を抑えながら高い出力を保っています。
翼径6m、重量131kgという軽さは、海外製の大型HVLSファンにはない条件です。この軽さのおかげで、天井下1mにクレーンがある建物、氷点下15℃の冷凍庫、食品倉庫、クリーンルームまで、構造を問わず設置できます。屋根勾配5/100までの建物にも取付が可能です。設置前には、現場ごとの気流をシミュレーションします。
製造元の資料では、1基が生み出す気流は工場用扇風機50台分に相当し、風量は10,000立米です。設置条件が整えば、1基で600〜800㎡をカバーします。風が体に当たることで、体感温度は2〜3℃下がります。風速が1m/s増すごとに、体感温度は約1℃下がるといわれています。
シーリングファンとしては特許第6729938号を取得済みで、大空間除菌システムも特許を出願済みです（特願2020-113154）。中小企業経営強化法の税制優遇対象にもなっています。
夏は、気流が体感温度をやわらげ、熱中症対策や作業環境の改善に働きます。結露対策としては、92%のお客様が効果を実感しています。空気を動かし続ける仕組みが、湿度や表面温度のムラを抑え、結露しにくい環境を保ちます。
冬は目的に合わせて回転の向きを切り替えます。寒さが気になる場合は逆転運転、結露対策には正転運転で使います。
HVLSファンのブレードは使用時間に応じて強度が弱くなり、いずれ破断します。THE FIRST FANはブレードの振幅を感知する機構を備え、強度が弱まって破断が近づくとモーターへの電気を止め、危険な状態での運転を止めます。
世界で唯一、構造用鋼管の補強材を使ったファンブレードで、アルミ製のブレードより折れにくい設計です。ブレード内部にはステンレスワイヤーを内装し、折れた場合も床への落下を防ぎます。既設のTHE FIRST FANや他社製HVLSファンへの後付けにも対応します。
震度4強以上の地震を感知すると、ファンは自動で停止します。火災報知器と連動する機構も標準搭載で、火災発生時の被害を抑えます。信号線の設置が必要で、無線対応も可能ですが追加費用がかかります。地震停止にはオムロン製の感震装置「形D7H」を使用しています。
NAS3350に準拠したゆるみ試験で上限30,000回を実施してもゆるみが出ない部品です。米国航空規格の振動試験にも合格し、PL保険にも加入済みです。
| 項目 | TFF4 | TFF5 | TFF6 | TFF7（特別受注生産） |
|---|---|---|---|---|
| 翼径 | 4m | 5m | 6m | 7m |
| 翼枚数 | 6枚 | 6枚 | 6枚 | 6枚 |
| 翼材質 | アルミ板A5052（板厚1mm）＋構造用鋼管 | 同左 | 同左 | 同左 |
| 風速 | 最大2m（可変） | 同左 | 同左 | 同左 |
| 風量 | 6,046㎥/min | 7,139㎥/min | 10,293㎥/min | 12,286㎥/min |
| 有効範囲目安（熱中症対策） | 直径25m／490㎡ | 直径30m／700㎡ | 直径35m／960㎡ | 直径40m／1,200㎡ |
| 有効範囲目安（結露対策） | 直径20m／320㎡ | 直径23m／420㎡ | 直径25m／490㎡ | 直径30m／700㎡ |
| 出力 | 1.5kW／0.75kW | 同左 | 同左 | 2.2kW |
| 電源 | 200V三相交流 or 100V単相 | 同左 | 同左 | 200V三相交流 |
| 基本重量（H175・翼下1m） | 113.5kg | 122.5kg | 131.5kg | 140.5kg |
モーター・インバーターは三菱電機株式会社製です。モーター仕様はプレミアム効率直交ギアモーターGM、インバーター型式はFREQROL-E800です。周波数は50/60Hz、耐熱クラスは130B、保護構造はIP44〜65です。表面仕上げはシルバーメタリック粉体塗装80μ以上、または指定色粉体塗装から選べます。表面色は粉体塗装のブラックつや消し、または指定色です。
クレーン安全管理システムは、桂アイディール独自のオプション設備です。 運転中のクレーンを点検する作業員の安全を管理します。
|
システム |
対応チェーンSW |
付属品 |
|---|---|---|
|
クレーン点検安全管理システム5 |
5個 |
チェーンSW2個 |
|
クレーン点検安全管理システム10 |
10個 |
チェーンSW4個・中継器1個 |
赤色ランプが点灯している間はクレーン点検中で、運転ボタンは押せません。黄色ランプに切り替わると、運転ボタンが押せる状態になります。倉庫建屋の状況によっては、中継器を別途用意する場合があります。
結露管理システムも、桂アイディール独自のオプション設備です。 気象庁「アメダス」に採用されている株式会社第一科学と、大手コイルセンターの五十鈴中央株式会社が共同開発しました。製品や材料、床などの対象物について、気温・湿度・表面温度を計測します。表面温度が結露点に2℃まで近づくと、ファンは最大回転数で自動運転します。結露点から4℃以上離れると、指定した回転数の運転に戻ります。最大回転数で稼働しても、結露を100%防げるとは限りません。
塩害対策仕様、防塵仕様、ネットワーク遠隔操作、結露警報対応も、オプションとして用意しています。
翼径6m、重量131kgという小型・軽量設計が、海外製の大型HVLSファンに比べて建物の構造を選ばない理由です。
設置できるかどうかは、天井高の下限、取付部の強度、梁・照明・配管との距離などの条件をふまえ、気流シミュレーションを含む現地調査で判断します。
THE FIRST FANは、天井から大きな気流をつくり、空間全体の空気をゆるやかに循環させる設備です。エアー搬送FANは、特定の方向へ風を送り、離れた場所まで風を届けることを得意とします。空調は、空気そのものを冷やしたり暖めたりして温度を調整します。
THE FIRST FAN単体に、室温を下げる機能はありません。風が体に当たることで、体感温度が2〜3℃下がります。空調と組み合わせれば、冷気や暖気を広い範囲に届けやすくなります。岐阜県の製造部品卸G社からは、「エアコンの風が工場全体に届くようになり快適になった。電気代がかなり下がった」という声が届いています。どの設備をどう組み合わせるべきかは、現場の広さ、天井高、熱源の位置、既存の空調設備によって変わるため、現地調査のうえで判断します。
KATSURA IDEAL
大きな羽根でゆっくり空気を押し下げ、広い空間にやわらかい気流を届けます。
風が体に当たることで体感温度は2〜3℃下がり、熱中症対策や作業環境の改善に使われています。
1基で広い範囲をカバーできるため、工場扇を何台も置く必要がなく、作業スペースや動線も確保しやすくなります。
暖房で温められた空気は天井付近にたまり、足元は冷えたままになりがちです。
冬は逆転運転に切り替え、天井付近の暖気を壁際から床まで戻します。
上下の温度ムラがやわらぎ、足元の冷えを抑えます。風を直接体に当てない運転なので、冬でも寒さを感じにくいのが特長です。
正転運転で空気を動かし続け、湿度や表面温度のムラを抑えます。
床や製品、材料の結露を防ぎ、サビや床の濡れによる転倒などのリスクを減らします。92%のお客様が効果を実感しています。
オプションの結露管理システムと組み合わせれば、結露しやすいタイミングで自動運転もできます。
オイルミストが無くなった。
毎年5人は熱中症でダウンしていたのが、導入後は熱中症0になった。
熱中症で倒れる従業員がいなくなった。機械加工後のサビの進行が遅くなった。
溶接ヒュームが改善された。空調服不要で作業者の動きが良くなった。
エアコンの風が工場全体に届くようになり快適になった。電気代がかなり下がった。
気流シミュレーションを含む
設置工事は1基あたり1日が目安です。工場の操業中は施工できないため、休日に施工します。
年1回の点検を条件に、ファン全体を5年間保証します。点検は、有償の点検メニューとしてお請けしています。
熱中症対策としては、直径25m・約490㎡の型式から、直径40m・約1,200㎡の型式まで用意しています。結露対策としては、直径20m・約320㎡から直径30m・約700㎡が目安です。設置条件によって変わるため、図面をご共有いただければ目安をご提案します。

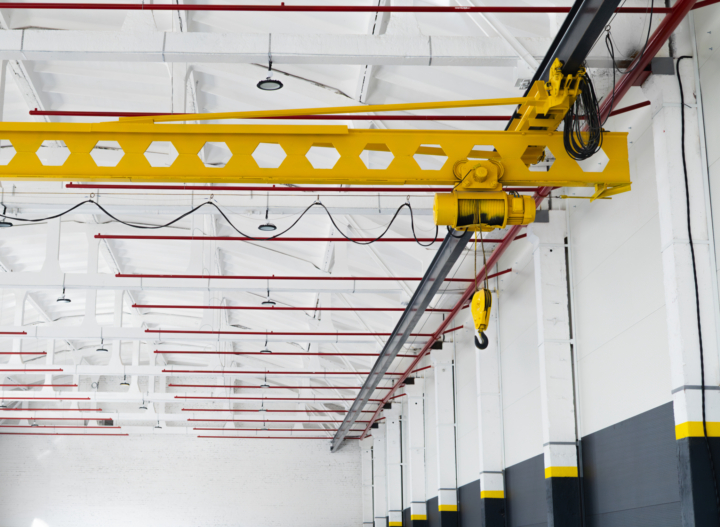

天井下1mにクレーンが設置されている建物にも対応します。クレーン点検作業の安全を管理する専用オプションも用意しています。
氷点下15℃の冷凍庫から食品倉庫、クリーンルームまで幅広く対応します。
震度4以上の地震を感知すると自動で停止します。火災報知器との連動機構も標準搭載しており、火災発生時の被害を抑えます。
ブレードの振動を感知して自動停止する装置を標準搭載しています。強度が弱くなった場合は運転を止め、内装したステンレスワイヤーが床への落下も防ぎます。
オプションの結露管理システムがファンの回転数を自動制御しますが、最大回転数で稼働しても100%結露を防げるとは限りません。
寒さが気になる場合は逆転運転、結露対策には正転運転で使います。
操業中は施工できないため、休日に設置します。工期は1基あたり1日が目安です。
年1回の点検を条件に、ファン全体を5年間保証します。点検は有償の点検メニューとしてお請けしています。
建物の広さや台数によって変わるため、現地調査のうえでお見積りします。クレーン安全管理システムもご用意しています。
建物の広さ・天井高・梁やクレーンの有無・既存の空調設備をお伺いし、THE FIRST FANが適しているか、ほかの設備との組み合わせが必要かをご提案します。図面をお持ちの場合は、お問い合わせの際にご共有ください。
